Extractor Eólico

TIPO DE PRODUCTO	Extractor Techo Giratorio
USOS	Para ventilación residencial e industrial.
DIÁMETROS	De 150 mm a 500 mm
MATERIAL	Acero galvanizado, acero prelacado, inox o aluminio
STOCK	Bajo consulta
ENTREGA	Si stock, entrega inmediata

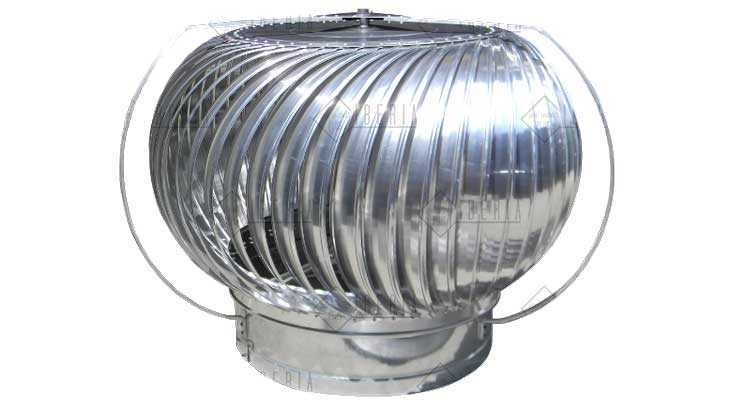

Extractor de Techo Giratorio

Un extractor eólico es un sistema de ventilación que proporciona una renovación constante del aire durante las 24 horas del día. Con los extractores de techo giratorios se mejoran las condiciones del ambiente en el interior del edificio y se aumenta el bienestar.

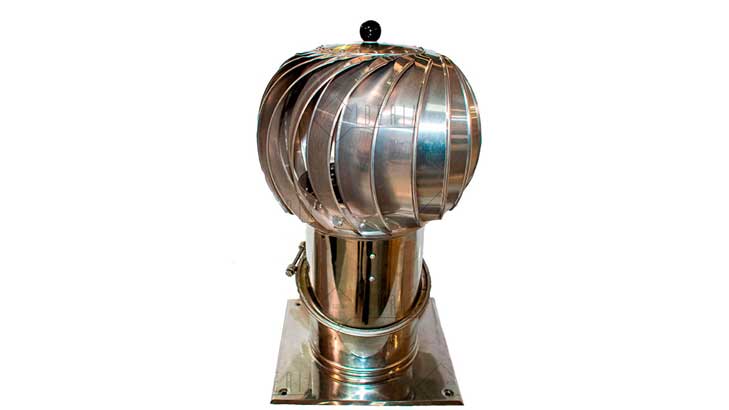

Los extractores eólicos de Panel Sandwich Plus pueden fabricarse en acero galvanizado, acero prelacado, aluminio o acero inoxidable. Forman parte de nuestro catálogo de ventilación Industrial junto con los aireadores estáticos lineales. Disponemos de stock en varios diámetros disponibles, desde 150 mm hasta 500 mm; siendo los más habituales el sombrerete giratorio 200 o el sombrerete giratorio 300mm.

Cada extractor eólico giratorio está homologado y cuenta con el marcado CE, único en España con esta certificación. Asegurando así garantías de durabilidad y funcionamiento. Cuentan con un refuerzo en la parte superior de la turbina y en el interior (4 refuerzos). Además, cuentan con unas aletas solapadas y con hendiduras en turbina que conducen las gotas del agua hacia el exterior, evitando así su entrada hacia el interior en caso de lluvia.

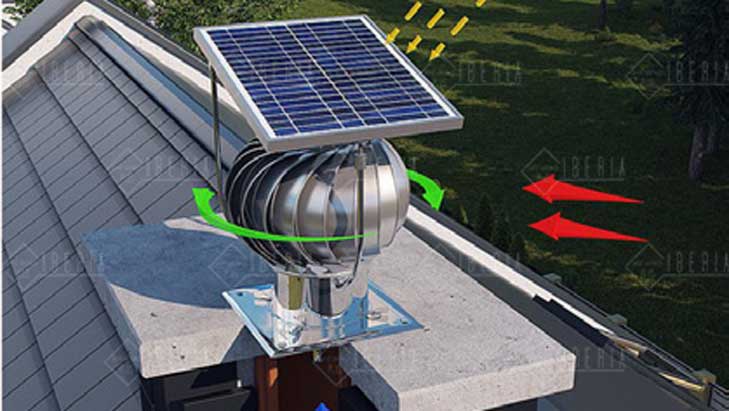

¿Cómo funciona sombrerete giratorio?

Los sombreretes giratorios, como también se les puede denominar a los extractores eólicos, son elementos que utilizan la propia fuerza del viento de manera dinámica para aumentar el tiro de la chimenea. El efecto del aire hace girar la turbina del extractor de aire para techo siempre en la misma dirección, independientemente de la fuerza o la dirección que tenga.

Su funcionamiento es sencillo a la vez que eficaz. En él pueden influir 3 diferentes fuerzas:

Potencial Térmico: La diferencia de temperatura entre el interior y el exterior del edificio hace que la turbina empiece a girar permitiendo la salida del aire caliente. Tan sólo es necesario una diferencia térmica de 3ºC.
Fuerza del Viento: Las corrientes de aire hacen mover la turbina del aireador giratorio. Incluso en los días de poco viento, el aireador eólico es capaz de funcionar, ya que únicamente se necesita un viento de al menos 2,5 km/h.
Presión Positiva: Presión que se produce cuando entra aire fresco en el interior del edificio y empuja el aire caliente. Los aireadores giratorios ayudan a una mejor extracción del aire confinado.

Aplicaciones e Instalación Aireador Eólico

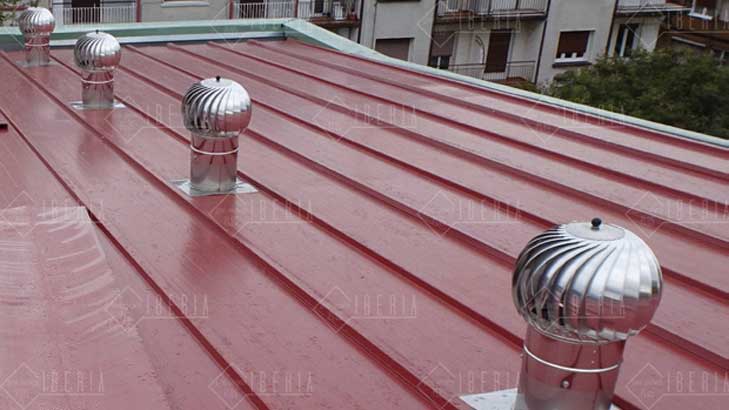

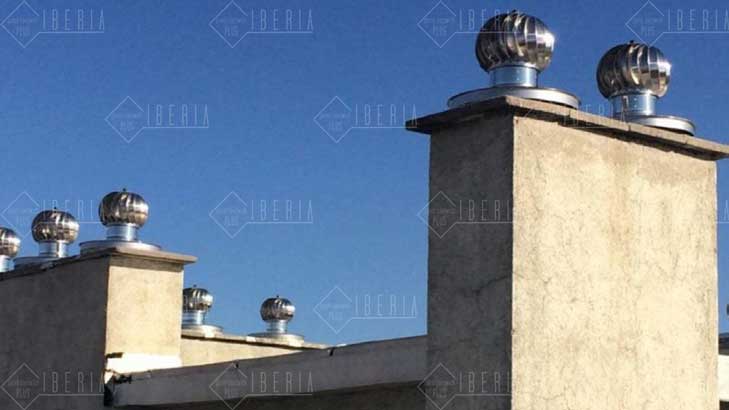

Un extractor techo giratorio se instala en las terminaciones de los conductos de las chimeneas o directamente sobre la cubierta. El aireador de cubierta está muy extendido en comunidades de vecinos, viviendas unifamiliares, colegios, hospitales... Se trata de una solución global que evita revoques de humos y la aparición de malos olores.

También es común verlo en el ámbito industrial. Grandes naves industriales, almacenes comerciales, bodegas, gimnasios... Todos ellos suelen utilizar el extractor de techo industrial para la renovación del aire y mejora del ambiente.

Con los aireadores giratorios se refresca la temperatura evitando la acumulación del calor en el interior. Además se mejora notablemente la evacuación de gases, olores, humos, polvo o partículas en suspensión. También se previene la aparición de condensación.

Capacidad de Extracción de los Aireadores Giratorios

Los aireadores eólicos son dispositivos mecánicos que dejan salir los gases y vapores viciados del interior de un edificio. Su funcionamiento es simple pero muy eficaz.

Es importante conocer la capacidad de extracción de los sombreretes giratorios para poder determinar el tipo y la cantidad de aireadores eólicos necesarios.

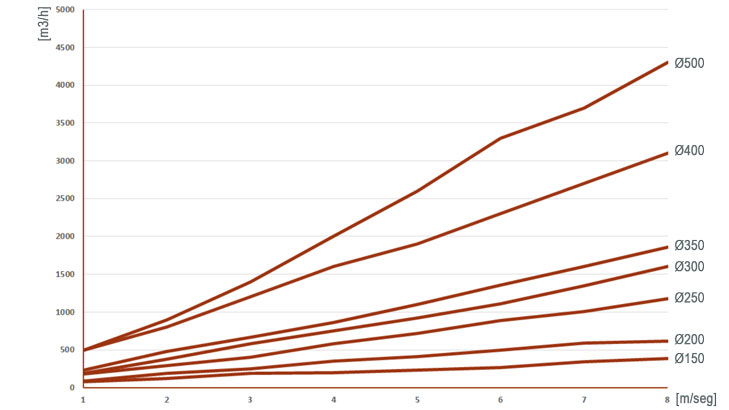

capacidad extracción aireadores giratorios

Cálculo del dimensionamiento de los extractores eólicos giratorios

Ventilaciones de baños: (30 m³/h-baño). Multiplicar por el número de baños en cada chimenea. El resultado será el caudal máximo a evacuar. Las tablas indicarán la sección del extractor adecuada para evacuar el caudal máximo.
Extracción de campanas: (180 m³/h-campana). Multiplicar por el número de campanas en cada chimenea para hallar el caudal máximo a evacuar. Las tablas indicarán el tipo de extractor necesario.
Naves Industriales, almacenes: Calcular el volumen que se requiere evacuar (m³) y multiplicar por el número de renovaciones a la hora que se quiere conseguir. Con el resultado obtenido y las tablas informativas hallaremos el número de extractores y diámetros necesarios.

Diámetro (mm)	Velocidad Viento (km/h)
Diámetro (mm)	10	15	20
200	375	435	525
250	680	750	862
300	862	997	1125
350	1106	1267	1425

Ventajas de Instalación Aireador Giratorio

Los extractores eólicos cuentan con numerosas ventajas:

Es un sistema de ventilación industrial muy eficiente, ecológico y económico.
No tiene gastos energéticos y el mantenimiento es mínimo.
Funcionan por la acción del viento o por el cambio de temperatura. No necesitan instalación eléctrica ni combustible.
Su instalación es rápida y sencilla, limpia y sin necesidad de obras.
Tienen una gran capacidad de extracción.
Funciona las 24 horas del día.
Son silenciosos.
Son impermeables y fácilmente adaptables a cualquier tipo de cubierta.

Tipos de Aireadores Giratorios

Los extractores eólicos pueden adaptarse a cualquier necesidad y tipo de cubierta. De este modo podemos identificar varios modelos o variantes distintas de aireadores giratorios dependiendo de los elementos que se le añadan. Los sombreretes se pueden suministrar lacados en el mismo color que la cubierta si así el cliente lo desea.

Hablamos de aireadores giratorios con base circular cuando se trata de extractores eólicos que se colocan directamente sobre el tubo o conducto de la chimenea, mejorando así el tiro de la misma. Cuando no se instalan sobre los tubos de las chimeneas, si no que van colocados directamente sobre la propia cubierta o sobre una chimenea cuadrada, se colocan aireadores con bases cuadradas o rectangulares que son fabricadas a medida. También se les puede añadir un sistema de seguridad y refuerzo exterior.

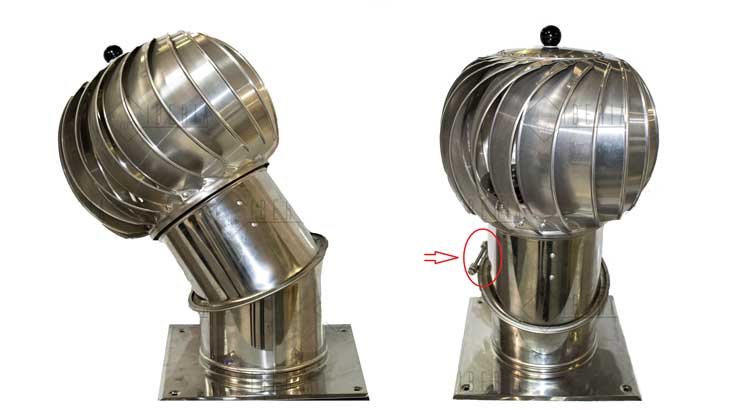

Otro tipo de aireador giratorio es aquel que permite una inclinación de 0º a 45º. Estos aireadores se instalan en cubiertas con pendientes. Para conseguir la inclinación deseada únicamente tendremos que aflojar el tornillo y girar el cuello hasta conseguir el ángulo necesario.

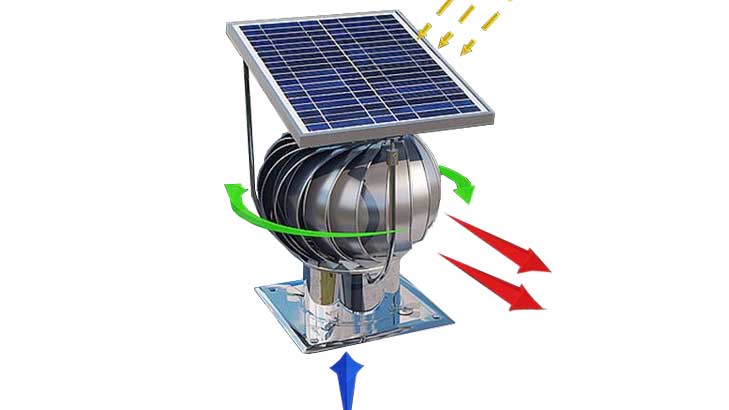

Por último, el extractor de aire solar para techo. El extractor solar tejado incorpora un panel fotovoltaico para trabajar al máximo rendimiento incluso cuando las condiciones de viento no sean suficientes. La principal ventaja es que no necesitan instalaciones eléctricas para su funcionamiento.
