PANEL FRIGORÍFICO
| TIPO DE PANEL | Panel Cámara Frigorífica |
|---|---|
| USOS | Cámaras de frío - Cámaras de congelación - Cámaras de refrigeración |
| ANCHO ÚTIL | 1.100 mm |
| AISLANTE | Poliuretano (PUR) - Poliisocianurato (PIR) |
| ESPESOR | 60/80/100/120/140/160/180/200 mm de espesor |
| STOCK | Permanente en 80 mm |
| ENTREGA | Si stock, entrega inmediata |
| COLORES |
B1006 Blanco Pirineo
|
Bajas temperaturas
Uso industrial
Tornillo Oculto

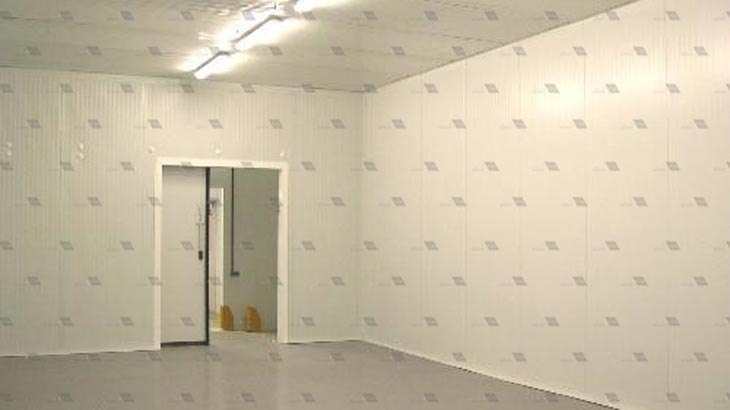

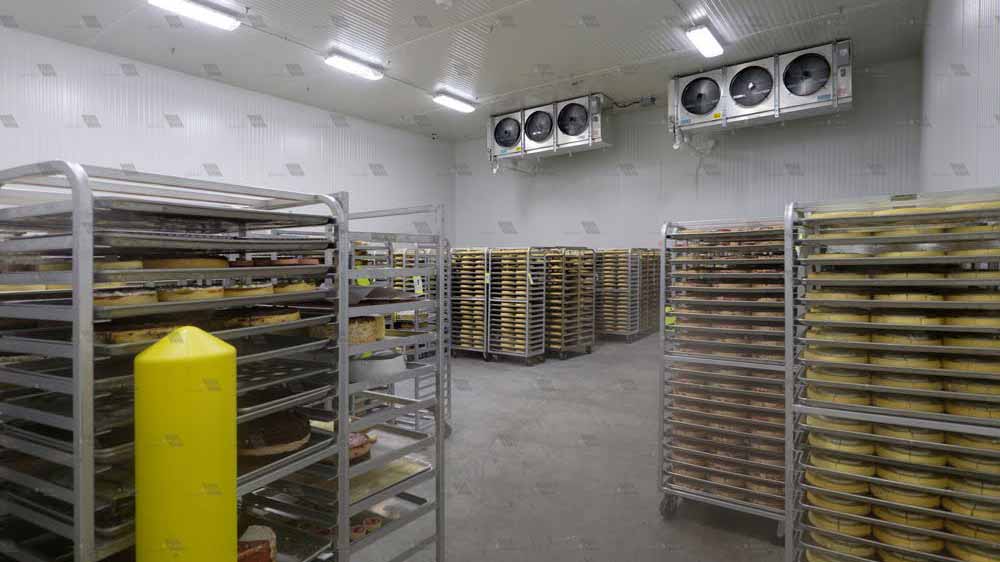

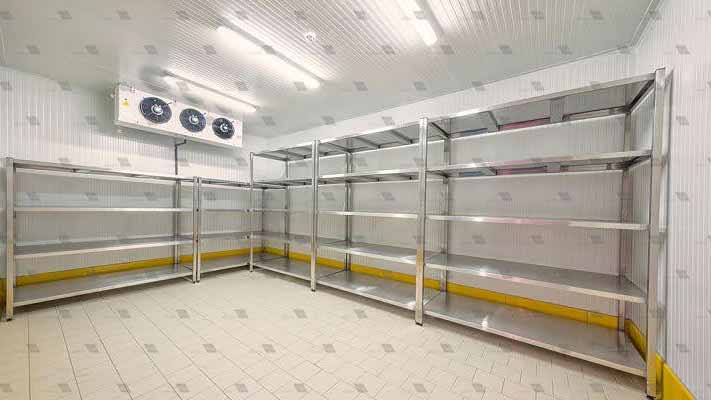

Nuestro Panel Sandwich Frigorífico está especialmente destinado para el mantenimiento de las temperaturas, conversación, congelación o ultracongelación en cámaras frigoríficas. Como es evidente, el uso principal se encuentra en almacenes e industrias alimenticias, mataderos, salas de despiece, centros logísticos, hospitales…

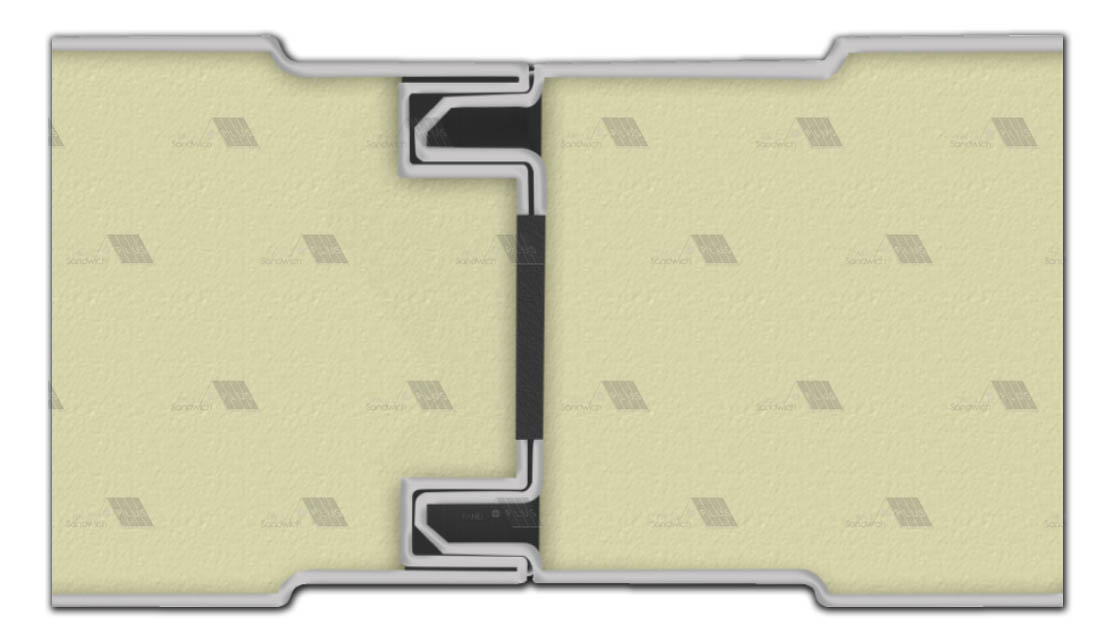

El Panel para Cámaras frigoríficas de Panel Sandwich Plus está compuesto por dos chapas de acero nervado y un interior de espuma rígida de alta densidad de Poliuretano (PUR) o Poliisocianurato (PIR). El diseño de la placa frigorífica tiene un sistema machihembrado donde se incorpora una junta de neopreno para evitar las fugas térmicas y asegurar la estanqueidad de la instalación.

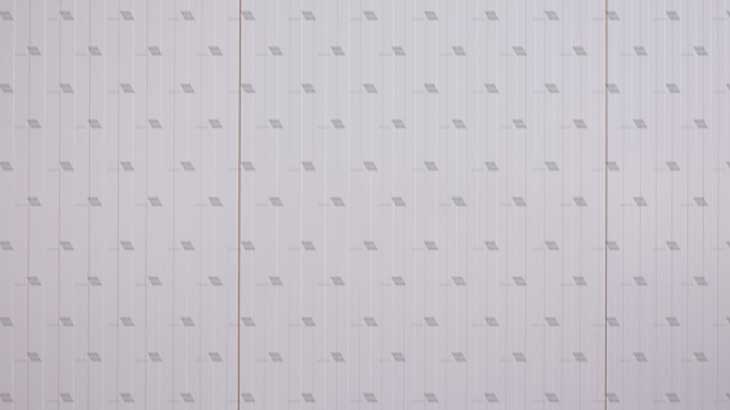

El aislante térmico para cámaras frigoríficas puede variar en diferentes espesores según las condiciones térmicas que se desean mantener. Aumentando el espesor del núcleo aislante, disminuimos el coeficiente de transmisión de calor. En Panel Sandwich Plus ofrecemos espesores desde 60 mm para el mantenimiento interior de la temperatura entre 8º y 12º; hasta 200 mm para ultracongelación. El color blanco característico de la chapa prelacada del panel sandwich frigorífico ayuda también a la iluminación de la instalación.
En Panel Sandwich Plus ayudamos a que la instalación de la cámara frigorífica sea perfecta y sin fugas con todos los accesorios necesarios. Recomendamos la colocación de remates para cámaras frigoríficas como remate junta, perfil sanitario de PVC o remate esquina exterior para salva la zona de encuentro entre paredes frigoríficas.
El montaje de paneles para cámaras frigoríficas constituye un ahorro. A la larga el precio panel sandwich frigorífico es barato, ya que además de ser muy competitivo, ahorramos en mano de obra por su peculiar sistema de instalación. Además es un producto versátil ya que se puede instalar como fachada frigorífica si se coloca de manera vertical; o cubierta frigorífica si su instalación es horizontal.
Estos valores medios para el panel sandwich frigorífico han sido obtenidos en diferentes ensayos. Puede haber alguna variación dependiendo del espesor y del acero del panel sandwich pero siempre superando los estándares de calidad vigentes para estas cubiertas.
Características principales para agropanel de 30 mm
| Espesor nominal | 30 mm (+- 3 mm) |
| Densidad media de la espuma | 40 kg/m3 (+-10%) |
| Peso panel sandwich | 6.56 kg/m2 |
| Volumen panel sandwich | 30 m2/m3 |
| Ancho panel sandwich útil | 1.100 mm (+- 3 mm) |
| Rectitud | 0 mm (+- 5 mm) |
| Contracción - Combado longitudinal | 0 mm (+- 5 mm) |
| Resistencia a compresión | 0,096 MPa |
| Resistencia a tracción | 0,092 MPa |
| Reacción al fuego PUR-UNE 13501-1 | =30 mm - B-s3-d0 / >30mm - C-s3-d0 |
| Reacción al fuego PIR-UNE 13501-1 | B-s2-d0 |
| Comportamiento al fuego exterior | Broof (t1) para espesor chapa >0,4mm |
Aislamiento térmico y peso panel sandwich según su espesor
Los datos recogidos en la siguiente tabla corresponden al comportamiento de la placa sandwich frente al fuego en chapas de espesor 0,5/0,5 mm. El aislante utilizado es espuma rígida de Poliuretano (PUR) debido a su alta capacidad como aislante térmico y acústico.
| PANEL NERVADO | TRANSMISIÓN TÉRMICA | PESO (0.5/0.5) | |
| Espesor nominal en mm | K en Kcal/m2·h ºC | K en W/m2·k | Kg/m2 |
| 30 | 0.58 | 0.68 | 10.24 |
| 40 | 0.45 | 0.53 | 10.62 |
| 50 | 0.36 | 0.43 | 11.01 |
| 60 | 0.3 | 0.36 | 11.42 |
Tabla de cargas de presión y succión (kp/m2) del tejado de chapa sandwich cubierta sin tapajuntas en sus espesores más habituales de 30 mm y 40 mm y con espesor de la chapa sandwich perfilada y grecada de 0,5/0,5 mm. Cálculo de acuerdo con la norma UNE-EN 14509.
| Espesor Panel Sandwich (mm) | 30 | 40 |
| L (1 VANO) | Presión/Succión | Presión/Succión |
| 1.5 | 281/284 | 280/284 |
| 2 | 208/211 | 207/210 |
| 2.5 | 157/157 | 163/166 |
| 3 | 116/116 | 134/137 |
| 3.5 | 88/88 | 113/116 |
| 4 | 68/68 | 97/97 |
| 4.5 | 53/53 | 76/76 |
| Espesor Panel Sandwich (mm) | 30 | 40 |
| L (2 VANOS) | Presión/Succión | Presión/Succión |
| 1.5 | 235/235 | 266/266 |
| 2 | 147/147 | 170/170 |
| 2.5 | 99/99 | 117/117 |
| 3 | 71/71 | 85/85 |
| 3.5 | 52/52 | 63/63 |
| 4 | 31/31 | 48/48 |
| 4.5 | 16/16 | 33/33 |
La fabricación de este panel sandwich frigorífico ha sido pensada para la obtención de unos aislamientos óptimos en cámaras frigoríficas, secaderos, salas blancas y túneles de conservación; por lo que hacen de este panel sandwich el ideal para conservar temperaturas. El suelo sobre el que se instale este panel de sandwich debe de estar totalmente liso, a nivel y libre de obstáculos para garantizar así el rendimiento máximo de sus prestaciones aislantes
Una fábrica de paneles para cámaras frigoríficas tienen que tener muy en cuenta los usos de este tipo de panel. Compuesto por una lámina interior de acero perfilado y prelacado en blanco y un núcleo interno de espuma rígida inyectada de poliuretano o poliisocianurato. El grosor de la espuma vendrá determinado por las necesidades de mantenimiento del frío interior que se necesite. Desde paneles para cámaras de congelación de 100 mm para cámaras donde se debe mantener una temperatura baja para productos congelados; hasta paneles 200 mm para cámaras de ultracongelación más exigentes.

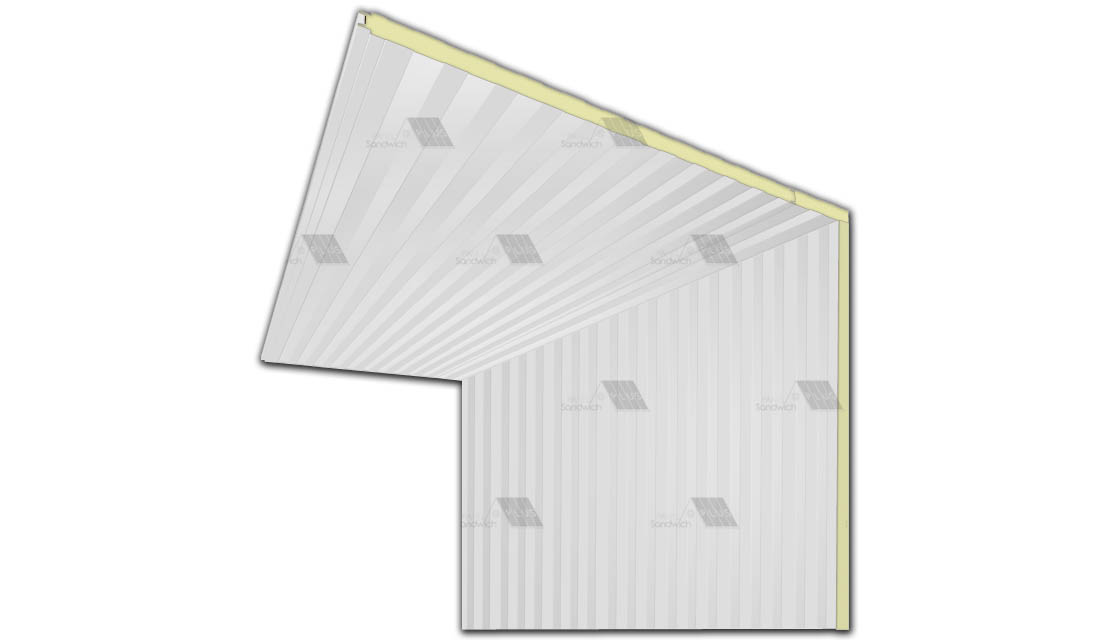

Las placas sandwich frigoríficas tienen la particularidad de poderse instalar tanto en vertical para conformar las paredes; como en horizontal para la cubierta frigorífica. El sistema machihembrado que incorporan las planchas sandwich, está especialmente diseñado para la perfecta unión entre paneles. Incorporan una junta estanca para evitar fugas y sellar la composición, garantizando las máximas prestaciones de aislamiento y mantenimiento de la temperatura interior. Comprar panel frigorífico para cámaras de frío en Panel Sandwich Plus es una opción inteligente.
Nuestro panel sandwich cámara frigorífica es el panel sandwich más seguro higiénicamente ya que el tratado de sus chapas sandwich garantiza que no aparezcan moho ni bacterias con un mínimo de mantenimiento.
Solemos recomendar a nuestros clientes la instalación de rematería para cámaras frigoríficas. De este modo el mantenimiento de la temperatura será óptimo, ahorrando en energía y alargando la vida útil de la cámara durante décadas.
REMATE EN "U"
El remate en forma de U se coloca como base inferior de apoyo o en la parte superior como sujección de los paneles frigoríficos. Los cantos de la chapa son plegados hacia el interior para aportar rigidez y evitar cortes. Se fabrican a medida según necesite la instalación de los paneles.
REMATE ESQUINA INTERIOR
Remate de acero prelacado por la cara interior. La chapa se pliega en forma de ángulo de 90º para salvar los encuentros en las esquinas interiores. Se fabrican con un pequeño pliege en los bordes hacia dentro para evitar cortes y aportar rigidez al perfil. Se atornillan directamente sobre el panel frigorífico.
REMATE ESQUINA EXTERIOR
Remate fabricado en acero con un plegado en ángulo recto y con el lacado en la zona exterior. Este perfil metálico protege las uniones exteriores de los paneles frigoríficos y aporta un toque estético además. Se fabrican en acero de 0,6 mm hasta 1 mm de espesor y se atornillan directamente al cerramiento con paneles.
