/ Panel Fachada / Panel Sandwich Fachada Arquitectónico
PANEL SANDWICH FACHADA TIPO ARQUITECTÓNICO
| TIPO DE PANEL | Fachada Panel Sandwich |
|---|---|
| USOS | Cerramiento Exterior e Interior |
| ANCHO ÚTIL | 1.100 mm |
| AISLANTE | Poliuretano (PUR) - Poliisocianurato (PIR) |
| ESPESOR | 35/40/50/60/80/100 mm de espesor |
| STOCK | Permanente en 30 mm y 40 mm |
| ENTREGA | 7 días para pedidos inferiores a 50m2 |
| COLORES |
R7001 Rojo Teja
A4000 Azul Lago
V3000 Verde Navarra
B1006 Blanco Pirineo
S9006 Silver Metalic
G7022 Gris Pizarra
|
Acabado estético
Gran Resistencia
Uso industrial
El Panel Liso para fachadas es panel sandwich tipo arquitectónico muy demandado para la instalación de fachadas de naves industriales, centros comerciales, oficinas, edificios públicos… La principal característica del panel arquitectónico está en su chapa exterior. Al ser de un espesor mayor del habitual se elimina el molesto “efecto aguas”, un efecto que se produce en chapas lisas de menor espesor al formarse ondulaciones debido a la incidencia del sol.

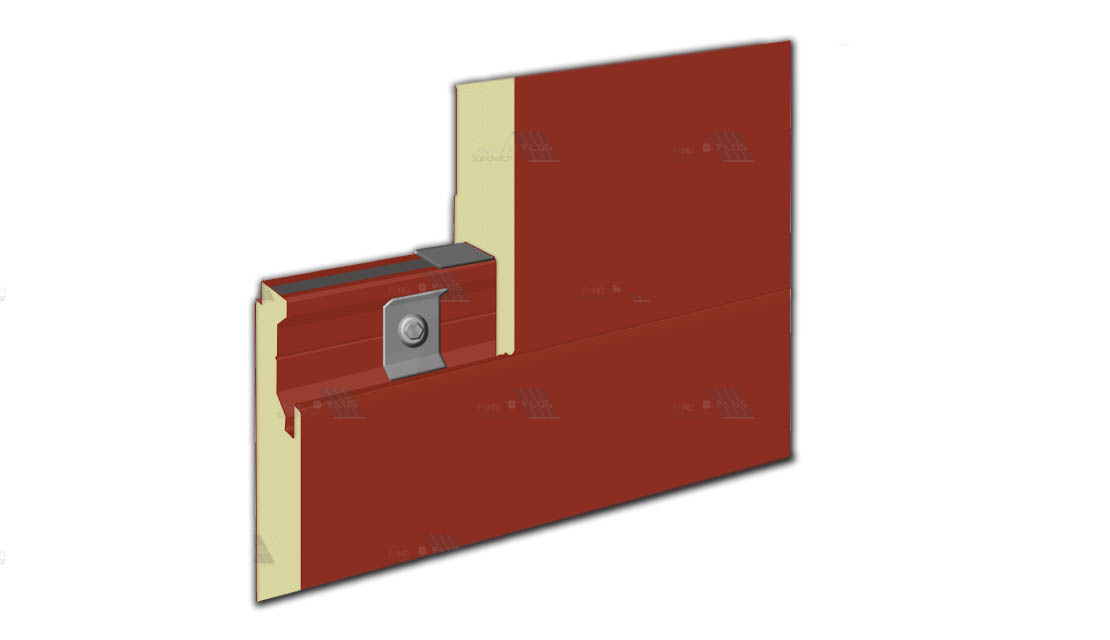

El montaje de fachada panel sandwich arquitectónica es rápido y sencillo gracias al sistema de machihembrado único con el que cuentan estos paneles fachada que oculta las fijaciones. Gracias a esto se consigue una unión perfecta, lisa y estanca que, unido a la capa de aislamiento interior de espuma rígida de poliuretano inyectado de 40 kg/m3, proporciona a la fachada con panel sandwich liso una gran resistencia a las condiciones climáticas adversas además de altas capacidades aislantes.
Disponemos en un breve plazo de entrega de paneles para fachadas de distintos espesores desde 35 hasta 100 mm. De manera habitual el color interior es blanco para la mejor iluminación de las estancias. Los colores exteriores pueden ser: silver metallic, gris antracita, azul lago, verde navarra… Igualmente, la chapa interior del panel fachada puede ser liso o perfilada.
En definitiva, el cerramiento panel sandwich liso es una alternativa estupenda para aquellas construcciones donde se busca un resultado estético y moderno. Además de ser un panel sandwich barato, ya que junto a su precio muy competitivo se ahorra en costes de mano de obra y montaje.
Estos valores medios para el panel sandwich liso arquitectónico han sido obtenidos en diferentes ensayos. Puede haber alguna variación dependiendo del espesor y del acero del panel sandwich pero siempre superando los estándares de calidad vigentes para estas cubiertas.
Características principales para panel sandwich fachada arquitectónico de 35 mm
| Espesor nominal | 35 mm (+- 3 mm) |
| Densidad media de la espuma | 40 kg/m3 (+-10%) |
| Peso panel sandwich | 10.80 kg/m2 |
| Volumen panel sandwich | 35 m2/m3 |
| Ancho panel sandwich útil | 1.100 mm (+- 3 mm) |
| Rectitud | 0 mm (+- 5 mm) |
| Contracción - Combado longitudinal | 0 mm (+- 5 mm) |
| Resistencia a compresión | 0,096 MPa |
| Resistencia a tracción | 0,092 MPa |
| Reacción al fuego PUR-UNE 13501-1 | =30 mm - B-s3-d0 / >30mm - C-s3-d0 |
| Reacción al fuego PIR-UNE 13501-1 | B-s2-d0 |
| Comportamiento al fuego exterior | Broof (t1) para espesor chapa >0,4mm |
Aislamiento térmico y peso panel sandwich según su espesor
Los datos recogidos en la siguiente tabla corresponden al comportamiento de la placa sandwich frente al fuego en chapas de espesor 0,5/0,5 mm. El aislante utilizado es espuma rígida de Poliuretano (PUR) debido a su alta capacidad como aislante térmico y acústico.
| PANEL NERVADO | TRANSMISIÓN TÉRMICA | PESO (0.5/0.5) | |
| Espesor nominal en mm | K en Kcal/m2·h ºC | K en W/m2·k | Kg/m2 |
| 30 | 0.58 | 0.68 | 10.24 |
| 40 | 0.45 | 0.53 | 10.62 |
| 50 | 0.36 | 0.43 | 11.01 |
| 60 | 0.3 | 0.36 | 11.42 |
Tabla de cargas de presión y succión (kp/m2) del tejado de chapa sandwich cubierta sin tapajuntas en sus espesores más habituales de 30 mm y 40 mm y con espesor de la chapa sandwich perfilada y grecada de 0,5/0,5 mm. Cálculo de acuerdo con la norma UNE-EN 14509.
| Espesor Panel Sandwich (mm) | 30 | 40 |
| L (1 VANO) | Presión/Succión | Presión/Succión |
| 1.5 | 281/284 | 280/284 |
| 2 | 208/211 | 207/210 |
| 2.5 | 157/157 | 163/166 |
| 3 | 116/116 | 134/137 |
| 3.5 | 88/88 | 113/116 |
| 4 | 68/68 | 97/97 |
| 4.5 | 53/53 | 76/76 |
| Espesor Panel Sandwich (mm) | 30 | 40 |
| L (2 VANOS) | Presión/Succión | Presión/Succión |
| 1.5 | 235/235 | 266/266 |
| 2 | 147/147 | 170/170 |
| 2.5 | 99/99 | 117/117 |
| 3 | 71/71 | 85/85 |
| 3.5 | 52/52 | 63/63 |
| 4 | 31/31 | 48/48 |
| 4.5 | 16/16 | 33/33 |

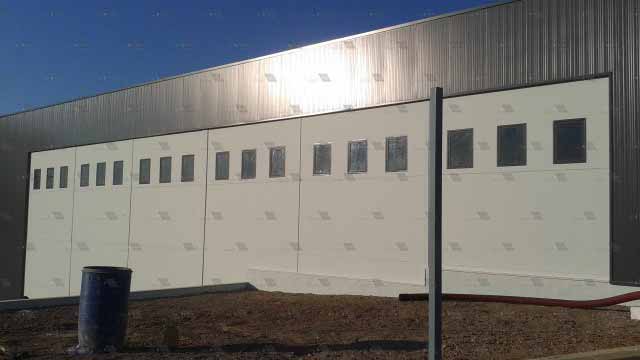

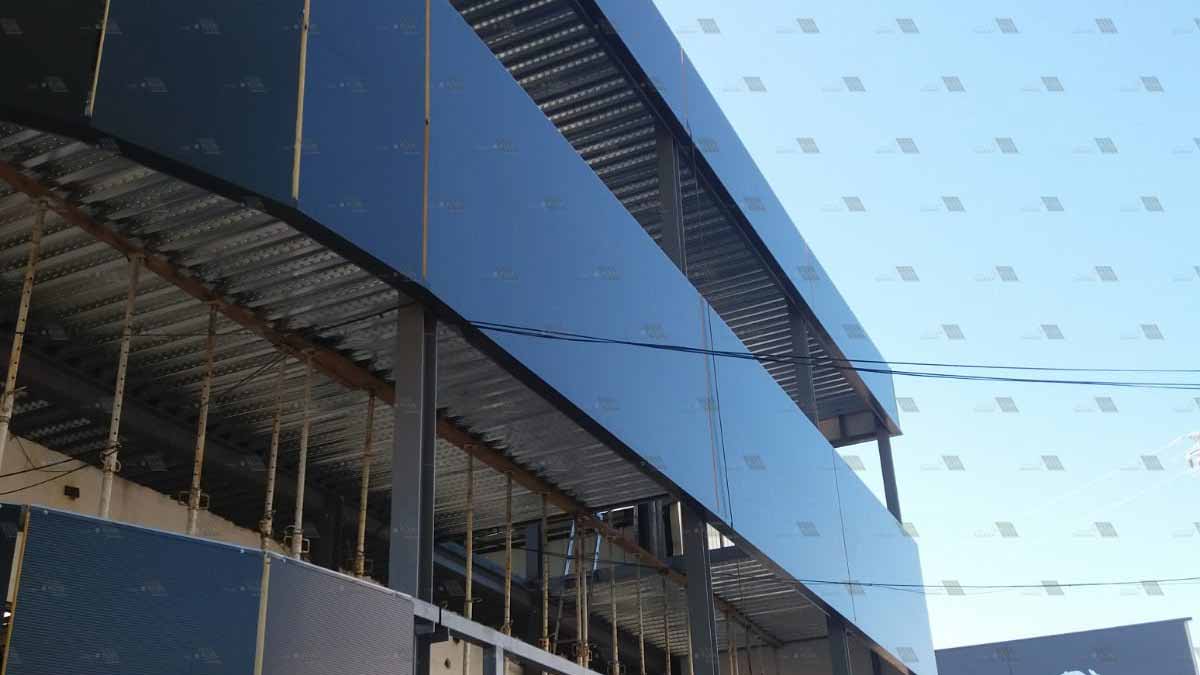

El panel sandwich arquitectónico liso es la mejor opción para su instalación en edificios que busquen una alta calidad en sus paneles y unos acabados estéticos y modernos en las fachadas panel sandwich de edificios. A esto favorece su unión única entre paneles lisos mediante un sistema de tornillería oculta machihembrada, la cual hace que la unión sea perfecta.

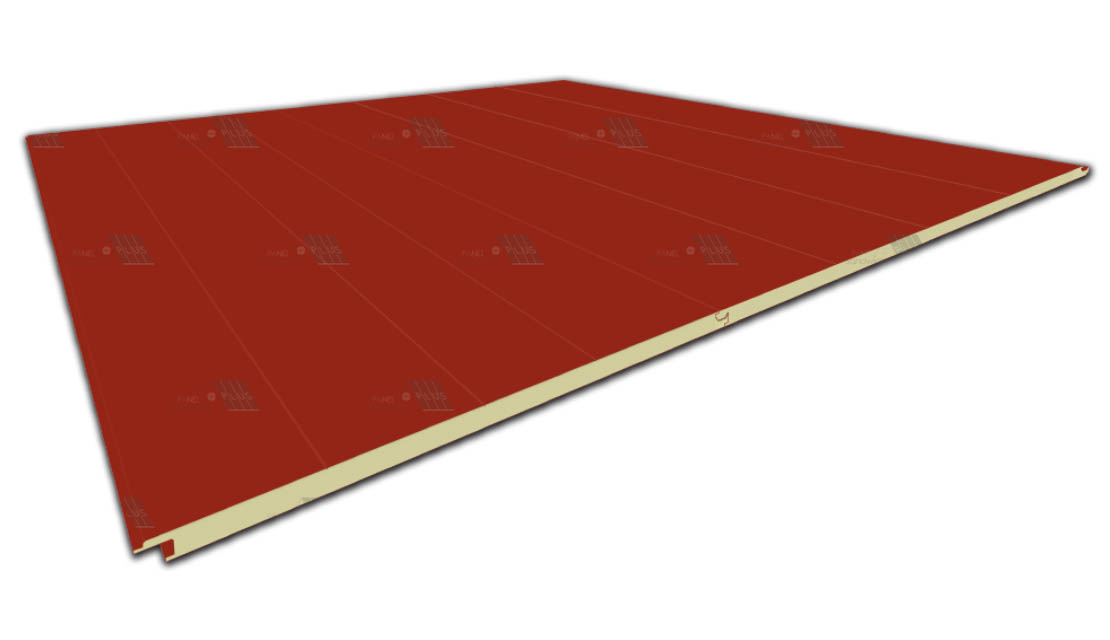

La fabricación de estos paneles de fachada está compuesta por dos chapas de acero prelacado. La chapa exterior es lisa y normalmente de color blanco y tiene un espesor mayor del habitual para que no se produzcan ondulaciones; mientras que la chapa interior puede ser lisa o alistonada y existe la posibilidad de personalización con una amplia gama de colores. En su interior, el núcleo de 35 a 100 mm de espesor de espuma rígida inyectada de poliuretano de alta densidad confiere a la placa sandwich de grandes capacidades térmicas, acústicas y una gran resistencia a la lluvia o el viento.

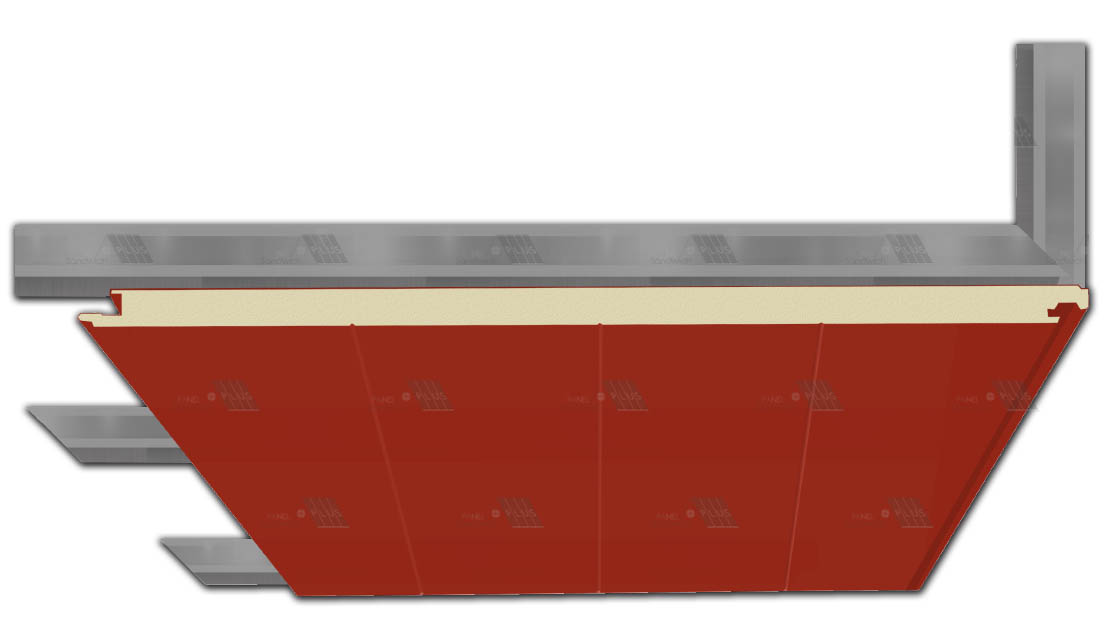

La instalación de panel sandwich fachada tipo arquitectónico es rápida y sencilla gracias al sistema de machihembrado que oculta la tornillería y encaja de manera estanca los paneles. Además, tiene la ventaja de que se puede montar tanto en vertical como en horizontal. En Panel Sandwich Plus proporcionamos a petición del cliente de todos aquellos accesorios y remates panel sandwich necesarios para el correcto montaje.
El Panel Sandwich Arquitectónico que ofrecemos sigue la normativa europea para la protección ante el fuego. Nuestros paneles poseen los certificados EN 14509-2014, EN 13823, EN 10169 y EN 13501.
REMATE EN "U"
El remate en forma de U se coloca como base inferior de apoyo o en la parte superior como sujección de los paneles fachada. Los cantos de la chapa son plegados hacia el interior para aportar rigidez y evitar cortes. Se fabrican a medida según necesite la instalación de los paneles.
REMATE ESQUINA INTERIOR
Remate de acero prelacado por la cara interior. La chapa se pliega en forma de ángulo de 90º para salvar los encuentros en las esquinas interiores. Se fabrican con un pequeño pliege en los bordes hacia dentro para evitar cortes y aportar rigidez al perfil. Se atornillan directamente sobre la fachada.
REMATE ESQUINA EXTERIOR
Remate fabricado en acero con un plegado en ángulo recto y con el lacado en la zona exterior. Este perfil metálico protege las uniones exteriores de las fachadas con panel sandwich y aporta un toque estético además. Se fabrican en acero de 0,6 mm hasta 1 mm de espesor y se atornillan directamente al cerramiento con paneles.
